hello

puisque j étais a la recherche d un fly pour pedales, et que c est assez galere a trouver quand on a des dimensions assez imposantes, je suis mis au taf afin de fabriquer mon pedalboard perso

le niveau ? facile, suffit d etre un minimum bricoleur avec les outils adequats
le budget ? une trentaine d'€... car pas mal de recup mais c est pas énorme

matériel necessaire:

> 1 planche bois aux dimensions de votre matos a transporter... (ici 800x300mm)
> du film autocollant type Venilia (pour que cela ait un peu de gueule qd mm...)
> 2 poignées alu
> des patins antiderapants pour le dessous (+ colle type cyanoacrylate)
> du velcro autocollant pour fixer toutes les pedales, alim, accordeur...
> une triplette (faut bien penser a alimenter en electrons tout ce petit monde...

options:
corniere alu et coins acier (çà viendra + tard)
triplette avec interupteur intégré (c est mieux...)

en photos:

sur votre planche, placer le Venilia et les poignée


ensuite on colle les patins sous la planche et on place les pedales sur la planche pour maintenir les patins pendant le collage
(je mettrais une photo du dessous + tard)


on va attaquer la pose du velcro...
là faut pas se rater car çà colle bien ce truc et une fois posé...

le + simple:
decouper des bandes de la largeur/longeur de vos pedales
coller la partie "douce" du velcro sous les pedales
poser la partie "qu accroche" sur vos bandes deja posées sur les pedales
placer la pedale/pedalier sur la planche en maintenant fortement pour bien coller le velcro

relever doucement votre pédale afin de voir si le velcro se separe bien.

on fixe ensuite la triplette (mm punition avec le velcro) et les alim si celles ci sont séparées.






reste a fignoler le cablage:



et au final...




et pour transporter tout çà me direz vous ???

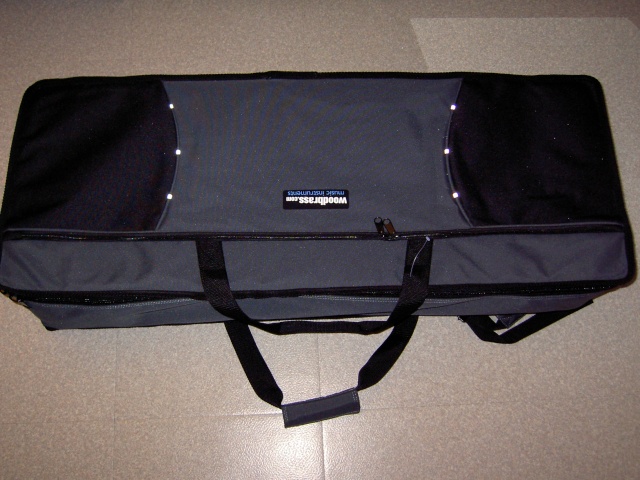

je prends un sac de transport pour clavier (900x330x130mm) > voir sur woodbrass (13€80 il me semble)





#2 meduz

meduz

    Claptonien(ne)

  • Membre
  • PipPipPipPipPip
  • 165 messages
  • Gender:Male
  • Location:près d une fontaine a bière

Posté 16 janvier 2009 - 10:57

nouvelles photos ce soir...

çà vous interesse au moins ???

#3 Azmodan

Azmodan

    Hendrixien(ne)

  • Vizus
  • 224 messages
  • Gender:Male
  • Location:Rennes

Posté 16 janvier 2009 - 11:17

Citation (meduz @ Fri Jan 16, 2009 11:57) <{POST_SNAPBACK}>
nouvelles photos ce soir...

çà vous interesse au moins ???

C'est toujours intéressant en effet d'avoir ces infos bricollage. laugh.gif

#4 meduz

meduz

    Claptonien(ne)

  • Membre
  • PipPipPipPipPip
  • 165 messages
  • Gender:Male
  • Location:près d une fontaine a bière

Posté 21 janvier 2009 - 08:17

et voilà avec les cornieres alu...






#5 Azmodan

Azmodan

    Hendrixien(ne)

  • Vizus
  • 224 messages
  • Gender:Male
  • Location:Rennes

Posté 22 janvier 2009 - 09:50

Classieux le pedalboard, reste plus qu'à pas sauter dessus icon_mrgreen.gif

#6 meduz

meduz

    Claptonien(ne)

  • Membre
  • PipPipPipPipPip
  • 165 messages
  • Gender:Male
  • Location:près d une fontaine a bière

Posté 22 janvier 2009 - 12:14

meuuuuuuuuuh si...

prochain projet: repatage d une gratte bas de gamme (poncage, accastillage, micros, manche...)
